【简单介绍】

JSS-13/380V时间继电器

【详细说明】

JSS系列时间继电器

一、用途

JSS系列时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时

间测量精度要求高,配合时间级差小的场合。

二、产品型号

1、型号含义

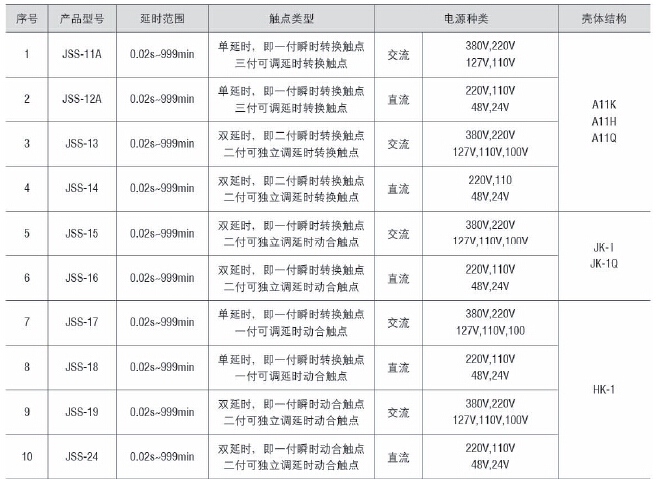

2、产品型号及分类规格对照表

三、工作原理

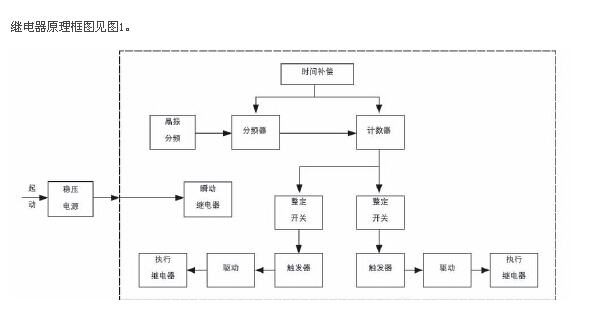

继电器原理框图见图1。



继电器原理框图见图1。

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶

体振荡器产生。

继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后计数器计数,当所计脉冲

数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

四、使用方法

1.动作时间整定同由独立的两组三位8421码拨盘开关和一位DIP五档小开关相互配合而成,其整定公式为:t=kT(s)(其中k为

DIP五档小开关的整定系数,T为拨盘开关的整定数字)。例如:k为0.01,T为357,则整定时间为0.01x357=3.57(s)。

2 .由于本产品延时精确,zui小延时整定值为20ms ,因而希望控制本产品输入激励量的触点无抖动, 如使用于输入激励量有抖动

的场合,用户须提出订货要求。

五、主要技术参数

1、动作电压

a )输入为直流时,继电器的动作电压为(60%-70%)额定值, 小于50%额定值可靠不动作;

b )输入为交流时,继电器的动作电压为(60%-80%)额定值,小于50%额定值可靠不动作。

2 、返回电压

a )输入为直流时,继电器的返回电压应不小于10%额定值;

b )输入为交流时,继电器的返回电压应不小于15%额定值;

3、延时*性在基准条件下:

a )输入为直流时,*性不大于(0.1%整定值+3ms);

b )输入为交流时,— 致性不大于(0.1%整定值+10ms)。

4 、延时整定误差在基准条件下:

a )输入为直流时,整定误差不大于(0.1%整定值+3ms);

b )输入为交流时,整定误差不大于(0.1%整定值+10ms )。

5 、返回时间误差

在基准条件下:

a )输入为直流时,返回时间不大于20ms;

b )输入为交流时,返回时间不大于25ms。

6、功耗在额定电压下,继电器功率消耗不大于10W 。

7、触点性能

在电压不超过250V,电流不超过1A ,时间常数为5ms±0.75ms直流电路中,断开容量为30W ; 在电压不超过250V , 电流不超过5A,

功率因数为cosφ=0.4±0.1的交流电路中,断开容量为250VA。继电器的电寿命为104次。

8、工作条件

a)使用地点不允许有爆炸危险的介质, 周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽和有较严重的

霉菌存在;

b)使用地点不允许有较强的振动和冲击;

c)使用地点应具有防御雨、雪、风、沙的设施;

d)使用地点不允许超过1.5mT的外磁感应强度。

9、介质强度

继电器各导电路对外露的非带电金属部分及外壳之间,应能承受2kV (有效值)输入电路对触点之间应能承受1kV(有效值), 50Hz

的交流试验电压,历时1min试验, 而无绝缘击穿及闪络现象。

10、抗干扰性能

继电器应能承受频率为MHz衰减震荡波, *个半波电压幅值共模为2.5kV , 差模为1k V的试验电压,继电器不应误动或拒动。

六、继电器背后接线图及外引接线图(背视图)

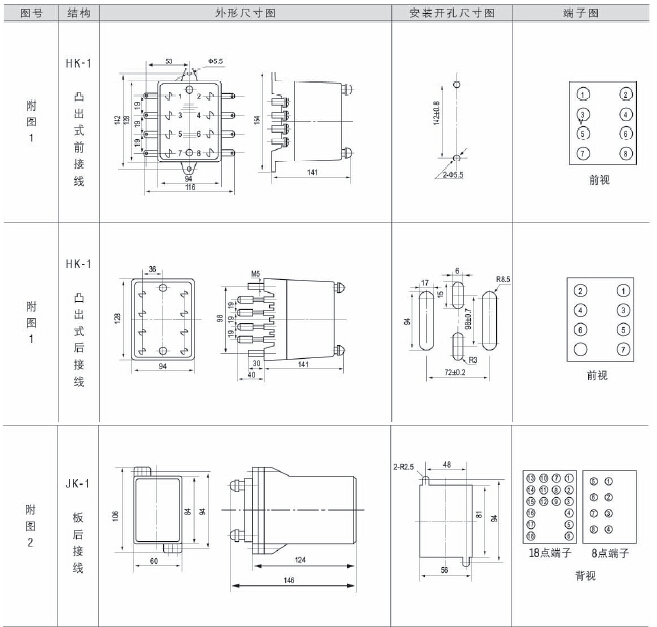

七、继电器外形尺寸及安装开孔尺寸

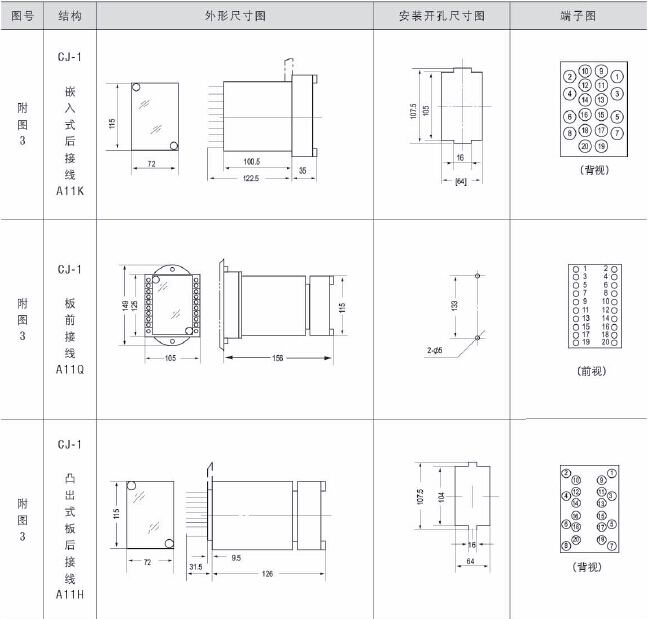

JSS-11A、JSS-12A. JSS-13、JSS-14采用A11壳体, 见252页附图3。

JSS-15、JSS-16采用JK-1壳体, 见251页附图2。

JSS-17, JSS-18、JSS-19、JSS-24采用HK-1壳体, 见251页附图1。
